Auto Cad (Extrude Dengan Path)

Tehnik EXTRUDE dengan PATH
 | Author & Copyright: Endra | Status: FREE tutorial

Woiiiii kawan-kawan ku sekalian ne w share age tutor auto cad yg w dpt di ilmugrafis,,,,
Langsuuung praktex gaaaaann…cekidot..!!hehe..

Seperti biasa,kita harus mempunyai sketsa 2D-nya dulu gan:
File>new>pilih acad3D

Pada front view buat sketsanya cyrcle/lingkaran seperti ini gan:

Setelah itu,pada tampilan right view, buat garis menggunakan line/poly line dimensinya bebas gan.dengan
catatan garis harus menjadi satu kesatuan,dgn menggunakan perintah:
command:pedit <enter>
command: seleksi salah satu line <enter>
command: Y (jika diminta) <enter>
command: J <enter>
command: seleksi line yg akan digabungkan <enter><enter> (untuk mengakhiri proses)

saya harap anda telah menguasainya,dan hasilnya seperti ini gan:

Masih dalam posisi right view,Agar lebih smoth untuk meng-Extrude nantinya,berikan sentuhan fillet dengan radius 0.5.saya harap agan2 semua telah menguasai 2D,sehingga tdk perlu saya jabarkan lg tentang fillet.hasil sketch nya seperti ini:

Right View



SE Isometrik

Untuk sketch sudah jadi, nah sekarang kita bermain di 3D nya gan,,santai dulu sambil isap clasmild yg tinggal ½ btang ya gan..hehehe..

Woookeehh…!!gan kita lanjut lagi,untuk tahap meng-Extrude,pertama2 siapkan sketch,tetap pada tampilan SE isometric vie ,lalu:
command:extrude <enter>
command: seleksi cyrcle/lingkaran <enter>
command: pilih P (inisial dari Path) <enter>

command:seleksi line <enter>

Maka…bimm..salabim..abra kadabra…fuuuaahh….!!!!

Pipa PDAM :)

Cukup simple dan mudah kan gan…
Nah untuk tambahanya,jika dilihat objek tersebut masih dibilang objek padat gan,karna ngga ada lobangya,agar objek tersebut terlihat seperti pipa sungguhan,maka tambahkan sketch lingkara yg diameternya lebih kecil,lalu lakukan kembali extrude dengan menggunakan path.sehingga ada 2 objek Extrude.kemudian gunakan perintah subtract guna memberikan lubang pada objek tersebut.

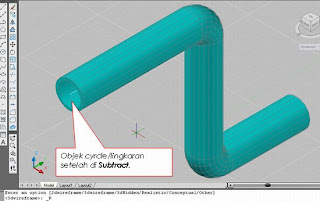

Maka objek padat tersebut sudah kelihatan berlubang seperti pipa…seperti ini gan..
